Если стиральная машина перестала нагревать воду, скорее всего, проблема в ТЭНе (трубчатом электронагревателе). В этой инструкции мы подробно разберём, как заменить ТЭН самостоятельно — шаг за шагом.
Что такое ТЭН и зачем он нужен

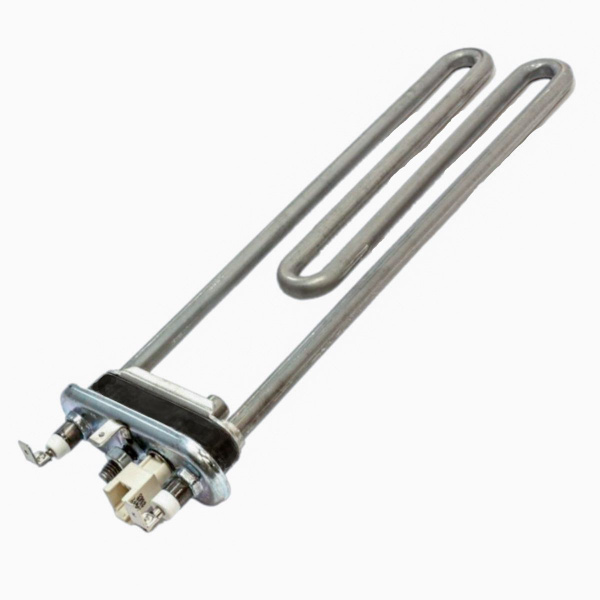

ТЭН — это нагревательный элемент, который отвечает за подогрев воды в баке до заданной температуры (обычно от 30 до 90 ∘C). Его работа контролируется модулем управления с учётом показаний температурного датчика (NTC).
Признаки неисправности ТЭНа
Замену стоит рассмотреть, если вы заметили:
- машина не греет воду во время стирки;
- на дисплее появляется ошибка (например, E05, H1, HE, F10, F13, tE — зависит от производителя);
- срабатывает УЗО или выбивает автомат при включении машины;
- стирка длится бесконечно (ожидание нагрева не завершается);
- повышенный расход электроэнергии;
- запах жжёной изоляции или перегрева;
- замыкание или пробой ТЭНа на корпус (выявляется при проверке мультиметром).
Меры предосторожности
Перед началом работ обязательно:
- Полностью обесточьте стиральную машину — выньте вилку из розетки.
- Слейте остатки воды (даже если вы слили воду через аварийный фильтр, в патрубках и отстойнике бака может оставаться до 500 мл жидкости).
- Работайте в перчатках — края бака и корпуса могут быть острыми.
- Обеспечьте хорошее освещение рабочей зоны.
- Подготовьте ёмкость для слива воды и ветошь для протирки поверхностей.
Инструменты и материалы
Вам понадобятся:
- крестовая и/или TORX‑отвёртка;
- мультиметр (тестер);
- плоская отвёртка или монтажка;
- гаечный ключ (обычно на 10 мм);
- новый ТЭН, подходящий к модели стиральной машины;
- силиконовая термостойкая смазка (по желанию);
- фонарик;
- ёмкость для слива воды (низкий лоток или таз);
- смартфон (чтобы сфотографировать схему подключения проводов);
- ветошь или бумажные полотенца.
Как подобрать новый ТЭН
Убедитесь, что новый ТЭН подходит по параметрам:
- Мощность: чаще всего от 1700 до 2000 Вт.
- Длина: от 180 до 230 мм.
- Диаметр трубки: обычно 8–8,5 мм.
- Тип посадки: резиновый фланец с прижимной гайкой.
- Наличие отверстия под датчик температуры.
- Угол изгиба: прямой, изогнутый, U‑образный, Z‑образный.
- Марка машины: LG, Samsung, Indesit, Bosch и др. — у всех могут быть свои особенности.
Совет: если маркировка на старом ТЭНе не читается, возьмите его с собой в магазин или используйте точное название модели стиральной машины для поиска по каталогам запчастей.
Пошаговая инструкция по замене ТЭНа
Шаг 1. Определите место доступа
У большинства машин ТЭН устанавливается в нижней части бака с задней стороны. У некоторых моделей (например, Bosch, Siemens) доступ может быть через переднюю панель.
Шаг 2. Снимите заднюю (или переднюю) стенку
- Открутите винты крепления панели.
- Осторожно снимите стенку, не повреждая уплотнители и провода.
- Если у вас модель с плотной компоновкой (например, LG), может быть полезно снять верхнюю крышку для лучшего обзора.
Шаг 3. Обнаружьте и проверьте старый ТЭН
ТЭН установлен в корпус бака через резиновую втулку. На клеммах — два провода (фаза и ноль) и провод заземления. Между ними — фишка от датчика температуры (NTC), если он встроен.
Перед демонтажем проверьте ТЭН мультиметром:
- сопротивление между контактами должно быть от 20 до 30 Ом (зависит от модели);
- пробой на корпус (между контактом и металлической частью) должен показывать ∞ или OL. Если есть сопротивление — ТЭН пробит, его нужно менять.
Шаг 4. Отключите провода и датчик температуры
- Сделайте фото или подпишите провода, чтобы не перепутать контакты при сборке.
- Аккуратно снимите клеммы, потянув за металлические наконечники, а не за провода.
- Отсоедините датчик температуры.
Шаг 5. Ослабьте центральную гайку
- Гаечным ключом на 10 ослабьте гайку, но не откручивайте до конца.
- Вдавите шпильку внутрь, чтобы освободить прижимной механизм резинки.
- Подденьте край ТЭНа плоской отвёрткой или монтажкой и аккуратно вытащите его, расшатывая влево‑вправо (не вытягивайте резко).
Внимание: могут потечь остатки воды — заранее подложите тряпку или лоток.
Шаг 6. Очистите посадочное место
Осмотрите внутреннюю поверхность бака на наличие накипи и ржавчины. При необходимости удалите отложения деревянной лопаткой, не повреждая эмаль.
Шаг 7. Установите новый ТЭН
- Убедитесь, что датчик температуры установлен (если требуется).
- Нанесите тонкий слой силиконовой термостойкой смазки на уплотнительную резинку — это облегчит установку и улучшит герметичность.
- Вставьте ТЭН в посадочное место до упора, соблюдая угол изгиба трубки.
- Потяните за шпильку и затяните гайку — умеренно, чтобы не раздавить резинку и не повредить резьбу.
Важно: не перетягивайте гайку и не забивайте ТЭН молотком, если он туго входит. Если новый нагреватель туго входит в отверстие, смажьте резиновый уплотнитель небольшим количеством жидкого мыла или средства для мытья посуды.
Шаг 8. Подключите провода
Подключите провода по фото или схеме. Убедитесь, что клеммы сидят плотно и не болтаются. Если контакты окислены, зачистите их мелкой наждачной бумагой. Проверьте, чтобы провода не касались движущихся частей или горячих поверхностей.
Шаг 9. Соберите машину
Установите заднюю панель на место и закрепите винтами. Убедитесь, что все провода и шланги уложены в направляющие и не зажаты металлическими кромками корпуса. Если снимали верхнюю крышку, верните её на место.
Шаг 10. Проверьте работу
- Перед включением в сеть выполните визуальный контроль: все ли инструменты убраны, все ли винты закручены, подключен ли шланг подачи воды и дренаж.
- Включите машину в розетку.
- Выберите программу с максимальной температурой (например, «Хлопок 90 ∘C» или «Кипячение») без белья.
- Во время тестового запуска обратите внимание на:
- отсутствие протечек воды в области установленного ТЭНа;
- постепенное нагревание стекла люка (через 10–15 минут);
- отсутствие посторонних звуков или гудения;
- соответствие времени стирки заявленному в программе.
Если во время теста вы услышали треск, увидели искры или почувствовали запах гари, немедленно отключите машину от сети. Проверьте контакты и соединения.
Шаг 11. Завершение
Если машина отработала полный цикл без ошибок и нагрела воду, замена ТЭНа прошла успешно. Рекомендуется:
- в первые несколько стирок использовать меньшее количество порошка, чтобы смыть возможные остатки заводской смазки с нового элемента;
- провести одну холостую стирку с лимонной кислотой — это поможет очистить внутренности бака от мелкой крошки накипи, которая могла осыпаться при демонтаже старого нагревателя.
Профилактика и продление срока службы ТЭНа
Чтобы новый нагревательный элемент прослужил дольше:
- используйте средства от накипи (калгон и его аналоги), но не превышайте дозировку;
- следите за температурным режимом — избегайте частых стирок при максимальных температурах;
- регулярно (раз в 3–6 месяцев) проводите профилактику;
- чистите фильтр сливного насоса раз в 2–3 месяца.
Помните: самостоятельная замена ТЭНа — это экономичное решение, но требует аккуратности и соблюдения техники безопасности. Если в процессе диагностики вы обнаружили более сложные неисправности (например, пробой модуля управления или неисправность двигателя), лучше обратиться к профессиональному мастеру.
